Złączki specjalne

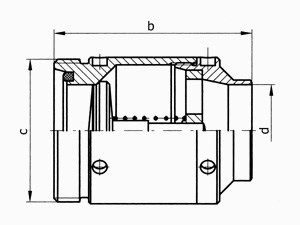

Zawór zwrotny G-S typ A 5081A

b c d kg DN
60 28x1/8” 10   10
60 34x1/8” 16   15
70 44x1/6” 20 0.3 20


Zawór zwrotny G-G typ A 5083A

b c d kg DN
60 28 x 1/8” 10   10
60 34 x 1/8” 16   15
70 44 x 1/6” 20 0.31 20

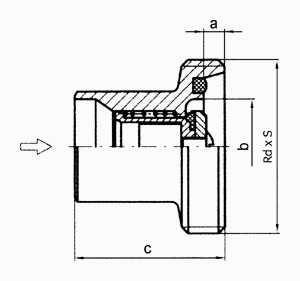

Zawór zwrotny S-G typ B 5082B

a b c RdxS kg DN
7 26 42 52 x 1/6” 0.21 25
7 32 50 58 x 1/6” 0.3 32
7 38 50 65 x 1/6” 0.39 40
7 50 60 78 x 1/6” 0.68 50
8 66 70 95 x 1/6”   65

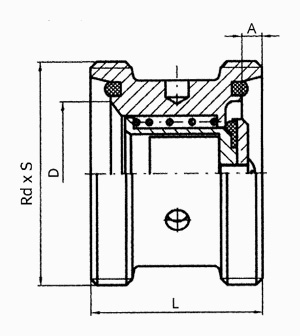

Zawór zwrotny G-G typ B 5083B

a D L RdxS kg DN
7 26 42 52 x 1/6” 0.3 25
7 32 50 58 x 1/6” 0.41 32
7 38 50 65 x 1/6” 0.6 40
7 50 60 78 x 1/6” 1.05 50
8 66 70 95 x 1/6”   65

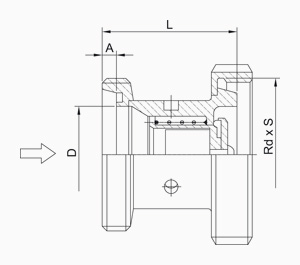

Zawór zwrotny G-K/M typ B 5084B

a D L RdxS kg DN
7 26 55 52 x 1/6” 0.3 25
7 32 63 58 x 1/6” 0.41 32
7 38 63 65 x 1/6” 0.6 40
7 50 73 78 x 1/6” 1.05 50
8 66 85 95 x 1/6”   65

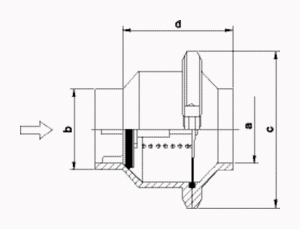

Zawór zwrotny S-S typ C 5080C

b c d  kg DN
82 29 26 62.5 25
95.5 35 32 75 32
95.5 41 38 75 40
109 53 50 87.5 50
137 70 66 95 65
148 85 81 115 80

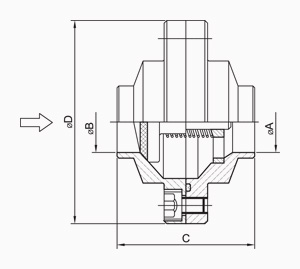

Zawór zwrotny S-S typ D 5080D

a b c d DN
26 26 64 87 25
32 32 66 93 32
38 38 72 98 40
50 50 72 111 50
66 66 80 128 65
81 81 100 143 80
100 100 104 164 100

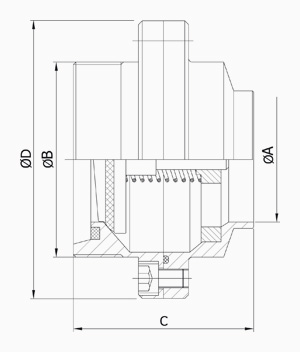

Zawór zwrotny G-S typ D 5081D

a b c d DN
26 52 x 1/6” 64 87 25
32 58 x 1/6” 66 93 32
38 65 x 1/6” 72 98 40
50 78 x 1/6” 72 111 50
66 95 x 1/6” 80 128 65
81 110 x 1/4” 100 143 80
100 130 x 1/4” 104 164 100

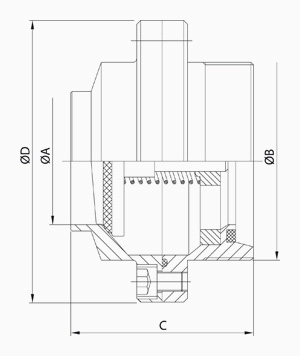

Zawór zwrotny S-G typ D 5082D

a b c d DN
26 52 x 1/6” 64 87 25
32 58 x 1/6” 66 93 32
38 65 x 1/6” 72 98 40
50 78 x 1/6” 72 111 50
66 95 x 1/6” 80 128 65
81 110 x 1/4” 100 143 80
100 130 x 1/4” 104 164 100

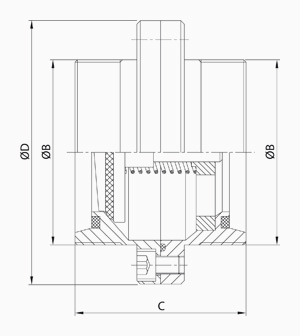

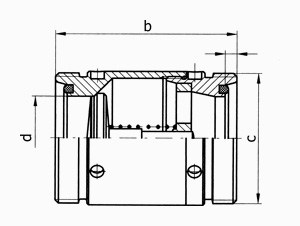

Zawór zwrotny G-G typ D 5083D

a b c d DN
26 52 x 1/6” 64 87 25
32 58 x 1/6” 66 93 32
38 65 x 1/6” 72 98 40
50 78 x 1/6” 72 111 50
66 95 x 1/6” 80 128 65
81 110 x 1/4” 100 143 80
100 130 x 1/4” 104 164 100

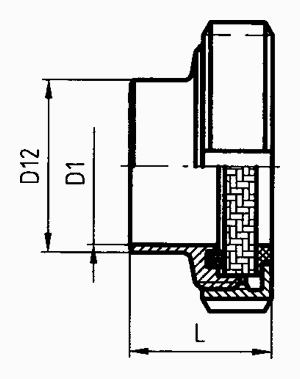

Wziernik płaski 5151

D1 D12 L kg DN
10 15 28 0.21 10
16 21 28 0.25 15
20 25 30 0.3 20
26 31 36 0.35 25
32 37 39 0.42 32
38 43 42 0.53 40
50 55 45 0.726 50
66 72 50 1.11 65
81 87 55 1.59 80
100 106 65 2.38 100
125 132 55 3.57 125
150 157 60 5.4 150

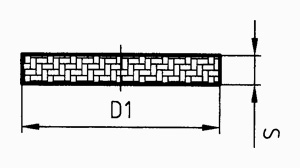

Szkło do wziernika płaskiego 5152

D1 S PN kg DN
15 5 20 0.005 10
20 5 20 0.01 15
36 5 20 0.012 20
44 5 20 0.018 25
50 6 20 0.04 32
56 6 20 0.045 40
69 10 20 0.09 50
86 10 20 0.13 65
99 12 20 0.2 80
119 12 10 0.3 100
145 15 10 0.55 125
180 15 10 0.83 150

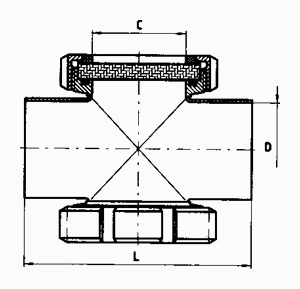

Wziernik płaski na czwórniku 5153

C D L kg DN
20 19 90 0.47 20
26 25 100 0.65 25
32 31 114 0.78 32
38 37 120 1 40
50 49 140 1.4 50
66 66 160 2.45 65
66 81 180 3.4 80
66 100 200 5.1 100
100 125 250 8.64 125
100 150 280 12.8 150

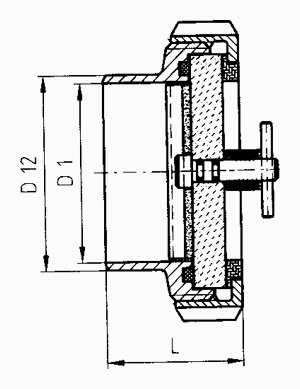

Wziernik płaski z układem czyszczącym 5154

DN
65
80
100

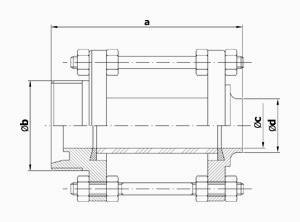

Wziernik typ latarka G-S 5155

a b c d  kg DN
112 52 x 1/6“ 26 31 0.502 25
113 58 x 1/6“ 32 37 0.601 32
121 65 x 1/6“ 38 43 0.8 40
121 78 x 1/6“ 50 55 0.98 50
137 95 x 1/6“ 66 72 1.29 65
151 110 x 1/4“ 81 87 1.53 80
182 130 x 1/4“ 100 106 3.02 100

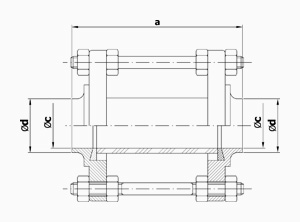

Wziernik typ latarka S-S 5156

a c d  kg DN
100 26 31 0.4 25
102 32 37 0.5 32
110 38 43 0.682 40
110 50 55 0.682 50
124 66 72 1.09 65
131 81 87 1.282 80
160 100 106 2.762 100

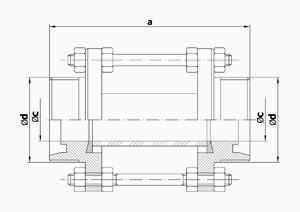

Wziernik typ latarka G-G 5157

a c d  kg DN
124 26 52 x1/6” 0.612 25
124 32 58 x1/6” 0.702 32
132 38 65 x1/6” 0.922 40
132 50 78 x1/6” 1.232 50
150 66 95 x1/6” 1.522 65
171 81 100 x1/4” 1.722 80
204 100 130 x1/4” 3.369 100

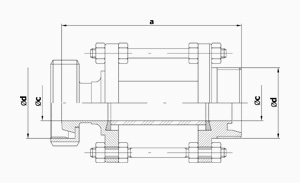

Wziernik typ latarka K/M-G 5158

a c d  kg DN
134 26 52 x1/6” 0.62 25
138 32 58 x1/6” 0.702 32
147 38 65 x1/6” 0.922 40
149 50 78 x1/6” 1.232 50
169 66 95 x1/6” 2.522 65
188 81 100 x1/4” 3.722 80
226 100 130 x1/4” 3.369 100

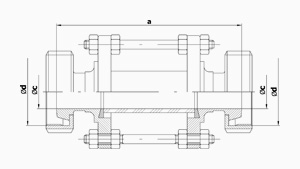

Wziernik typ latarka K/M-K/M 5159

a c d  kg DN
146 26 52 x1/6” 0.64 25
152 32 58 x1/6” 0.746 32
164 38 65 x1/6” 0.972 40
170 50 78 x1/6” 1.872 50
192 66 95 x1/6” 2.622 65
209 81 100 x1/4” 3.632 80
252 100 130 x1/4” 4.519 100

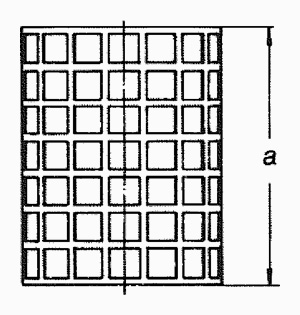

Osłona ze stali nierdzewnej do wziernika typ latarka na szkło do wziernika typ latarka 5170

A DN
69 25
69 32
69 40
69 50
84 65
84 80
114 100

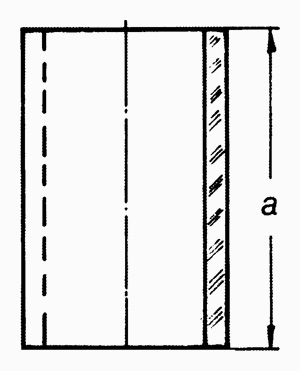

Szkło do wziernika typ latarka 5171

a  kg DN
70 32 26 0.01 25
70 40 34 0.02 32
70 50 40 0.02 40
70 60 50 0.03 50
85 75 65 0.04 65
85 90 80 0.04 80
115 110 100 0.07 100
160 140 126 0.12 125
170 170 152 0.17 150

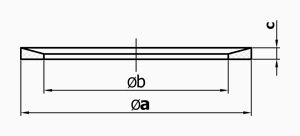

Uszczelka do wziernika typ latarka 5172

a b c DN
40 26 4 25
48 34 4 32
55 40 4 40
68 50 5 50
84 66 5 65
100 80 5 80
115 100 5 100

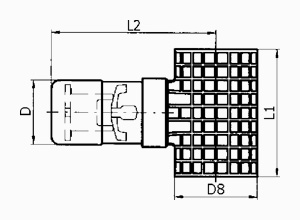

Podświetlenie do wziernika typ latarka 5180

D D8 L1 L2  kg DN
44.5 35 73 102.5 0.3 25
44.5 42 73 106 0.39 32
44.5 53 73 111.5 0.4 40
44.5 63 93 116.5 0.42 50
44.5 79 93 122 0.44 65
44.5 102 111 136 0.46 80
44.5 112 111 141 0.49 100
44.5 145 152 169   125
44.5 168 152 169   150

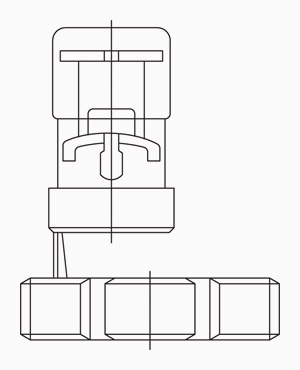

Podświetlenie do wziernika płaskiego 5185

 kg DN
0.92 20
1.08 25
1.4 32
1.8 40
  50
  65
  80
  100

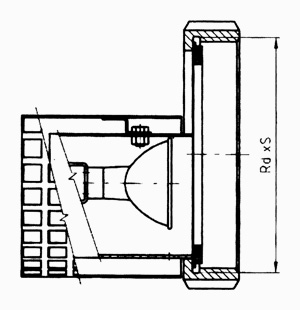

Podświetlenie do wziernika płaskiego 5186

RdxS DN
110 x 1/4” 80
130 x 1/4” 100
160 x 1/4” 125
190 x 1/4” 150


Dekantator międzykołnierzowy PN10 5231

DN
40
50
65
80

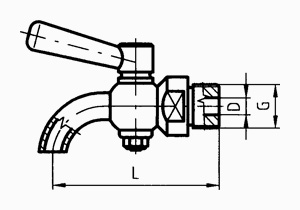

Zawór probierczy 5301

D G L kg DN
4 1/4” 60 0.29 4
6 3/8” 66 0.3 6
8 1/2” 80 0.32 8
12 3/4” 90 0.42 12


Zawór probierczy z otworem do dezynfekcji 5302

D G L  kg DN
4 1/4” 60 0.29 4
6 3/8” 66 0.3 6
8 1/2” 80 0.32 8
12 3/4” 90 0.42 12

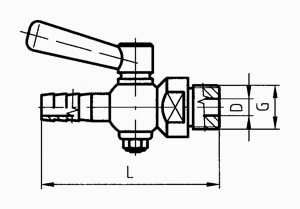

Zawór probierczy z końcówką do węża 5303

D G L  kg DN
4 1/4” 64 0.3 4
6 3/8” 73 0.325 6
8 1/2” 85 0.325 8
12 3/4” 105 0.49 12

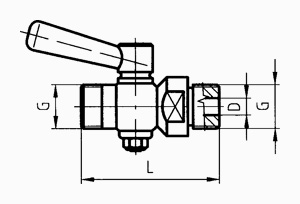

Zawór probierczy G-G 5304

D G L  kg DN
4 1/4” 53 0.31 4
6 3/8” 61 0.332 6
8 1/2” 75 0.332 8
12 3/4” 86 0.502 12

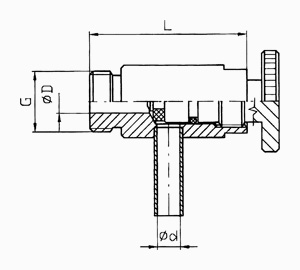

Zawór probierczy z końcówką BSP 5305

D G L DN
8 8 1/2” G 55 1/2”

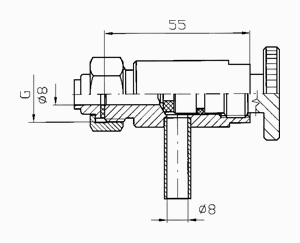

Zawór probieraczy DIN z nakrętką i końcówką 5306

D G L DN
8 8 1/2”G 55 8

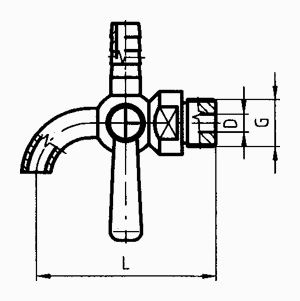

Zawór probierczy kątowy z końcówką do węża 5308

D G L  kg DN
8 1/2” 80 0.37 8
12 3/4” 133   12

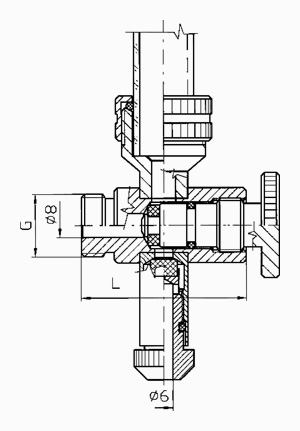

Zawór do płynowskazu dolny 5309A

D G L DN
6 8 1/2” 55 8

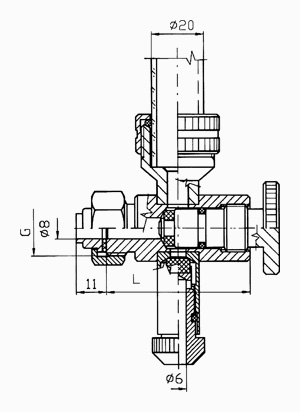

Zawór probierczy do płynowskazu dolny z nakrętką i końcówką do węża 5309B

D G L L1 DN
6 8 1/2” 55 11 8

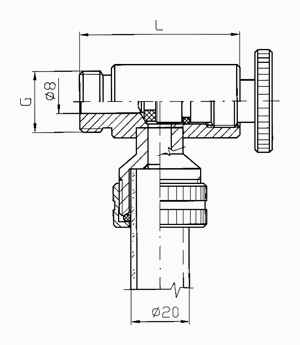

Zawór do płynowskazu górny 5310A

D G L DN
8 1/2” 55 1/2”

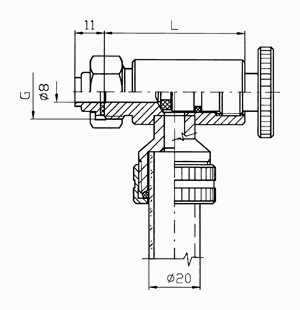

Zawór do płynowskazu górny z nakrętką i końcówką 5310B - 5 bar

D G L L1 DN
8 1/2” 55 11 8

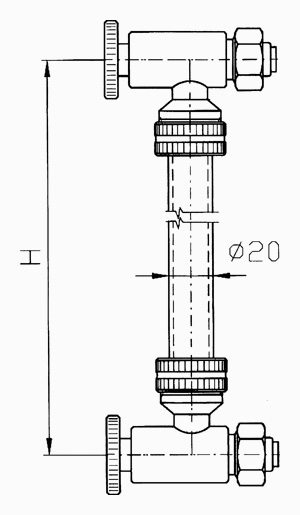

Płynowskaz kompletny 5311 - 5 bar, 10 bar

H
1 m
1,5 m
2 m
2,5 m
3 m

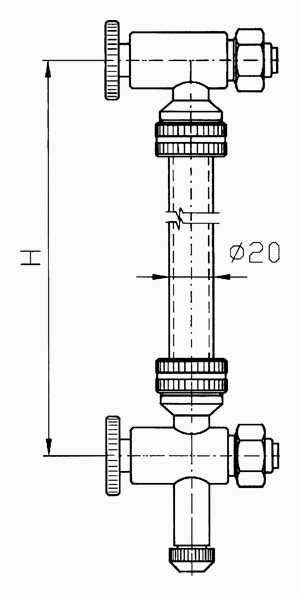

Płynowskaz kompletny z zaworem probierczym 5312 - 5 bar, 10 bar

H
1 m
1,5 m
2 m
2,5 m
3 m

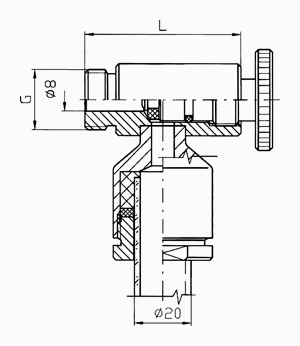

Zawór do płynowskazu górny z gwintem 5313A - 10 bar

D G L DN
8 1/2” 55 1/2”

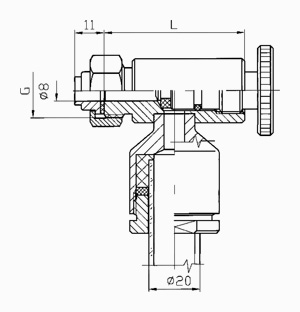

Zawór do płynowskazu górny z nakrętką 5313B - 10 bar

D G L L1 DN
8 1/2” 55 11 8

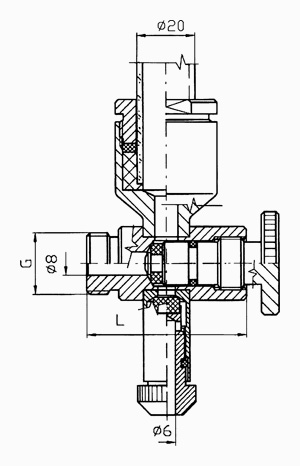

Zawór do płynowskazu dolny 5314A - 10 bar

D G L DN
6 8 1/2” 55 1/2”

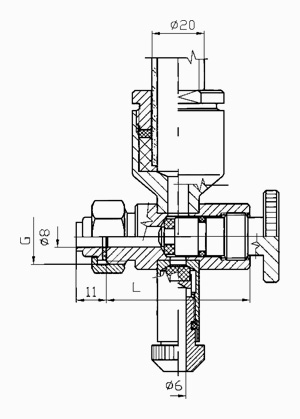

Zawór do płynowskazu dolny z nakrętką 5314B - 10 bar

D G L L1 DN
6 8 1/2” 55 11 8

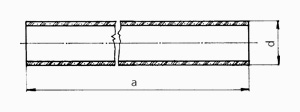

Rurka szklana do płynowskazu 5315A - szkło

        DN
a 2000 mm 2500 mm 3000mm 20

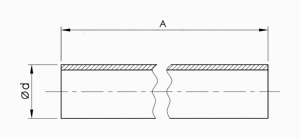

Rurka do płynowskazu PVC 5315B

      DN
2500 mm 3000 mm 20

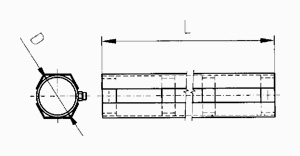

Osłona szkła płynowskazu ze stali nierdzewnej 5316A

L kg
1982 mm 1.64
2482 mm 2.2
2982 mm 2.55 2000 mm 2500 mm 3000mm

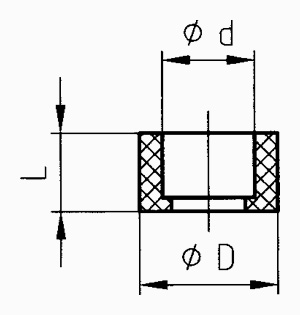

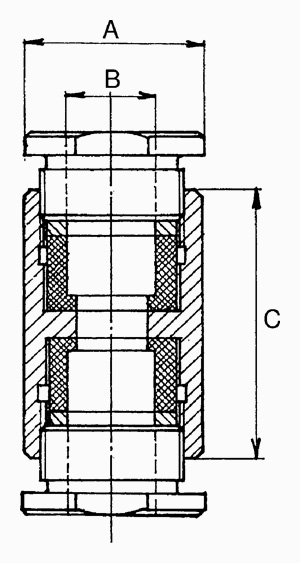

Mufa łącząca rurki płynowskazu 5317 - 10 bar

40 20 61

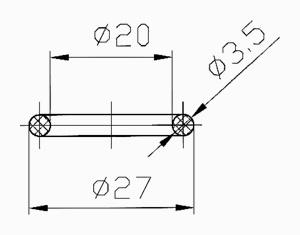

Uszczelka do płynowskazu 10 bar 5317A
Materiał: NBR/EPDM/Silikon



Mufa do płynowskazu 5317B

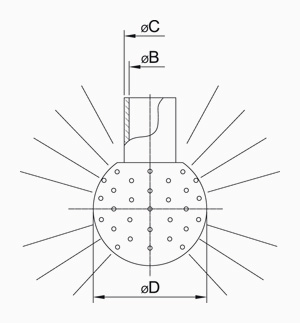

Głowica myjąca 360o 5318

Ø D Ø B Ø C Ø d  Q1 Q bar DN
28 1/4“ - 1.3 2.28 1.5 1.5 28
28 12.2 - 1.3 3.2 2.1 1.5 28
40 22.2 - 1.3 5.2 7.6 1.5 40
40 - 22 x 1 1.3 5.2 7.6 1.5 40
50 22.2 - 1.6 6.8 3.7 1.5 50
50 - 22 x 1 1.6 6.8 3.7 1.5 50
50 - 28 x 1 1.6 8.8 6.4 1.5 50
65 28.2 - 1.6 10.5 4.9 1.5 65
65 - 28 x 1 1.6 10.5 4.9 1.5 65
65 28.2 - 2.5 23.1 3.9 1.5 65
65 34.3 - 1.6 9.5 4 1.5 65
65 40.5 - 1.6 14.8 5.2 1.5 65
65 - 40 x 1,5 1.6 14.8 5.2 1.5 65
65 40.5 - 2 20.3 6.6 1.5 65
65 40.5 - 2.5 26.3 6.3 1.5 65
90 40.5 - 2.5 29.7 3.07 1.5 90
90 52.3 - 2.5 34 4.2 1.5 90
120 - 52 x 1,5 2.5 36.2 4.4 1.5 120

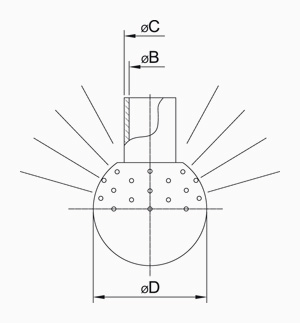

Głowica myjąca 180o górna 5320

Ø D Ø B Ø C Ø d  DN
28 1/4“ - 1.3 28
28 12.2 - 1.3 28
40 22.2 - 1.6 40
40 - 22 x 1 1.6 40
50 26.2 - 1.6 50
50 - 22 x 1 1.6 50
65 28.3 - 1.6 65
65 34.3 - 1.6 65
65 40.5 - 1.6 65
90 40.5 - 2.5 90
120 52.3 - 2.5 120

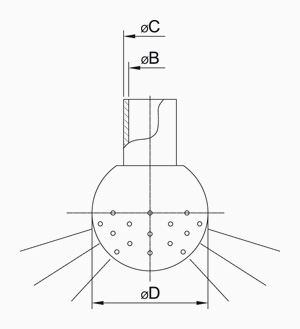

Głowica myjąca 180o dolna 5321

Ø D Ø B Ø C Ø d  DN
28 1/4“ - 1.3 28
28 12.2 - 1.3 28
40 22.2 - 1.3 40
50 1/2“ - 1.6 50
50 22.2 - 1.6 50
65 28.3 - 1.6 65
65 40.5 - 1.6 65
90 40.5 - 2.5 90

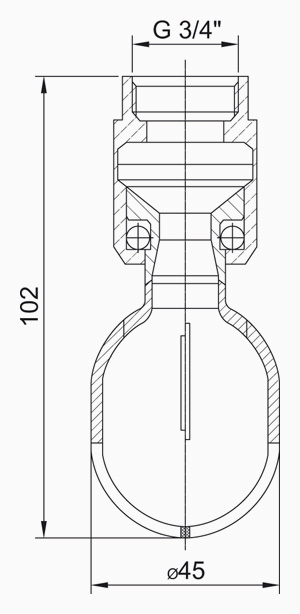

Głowica myjąca obrotowa 360o G 3/4 5322A

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 1,4 m

Sposób łączenia - gwint 3/4’’

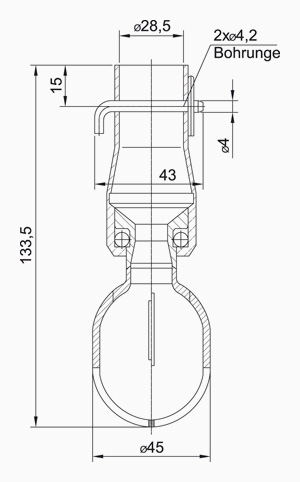

Głowica myjąca obrotowa 360o z zawleczką 5322B

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 1,4 m

Sposób łączenia - zawleczka

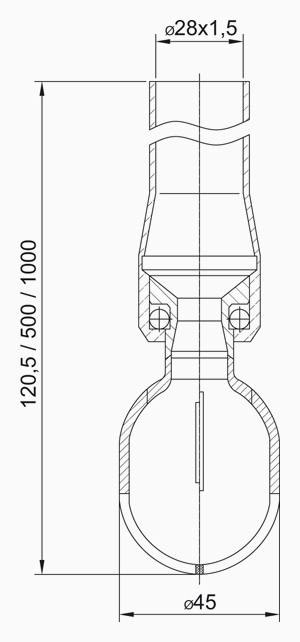

Głowica myjąca obrotowa 360o do spawania 5322C

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 1,4 m

Sposób łączenia - spaw

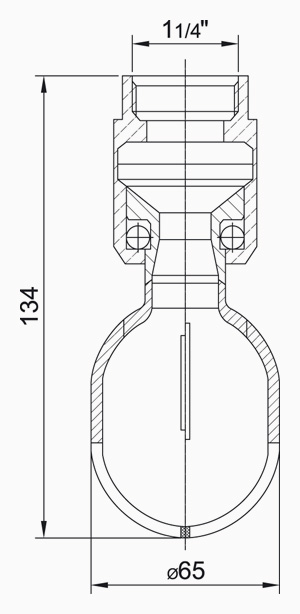

Głowica myjąca obrotowa 360o 1 1/4" 5323A

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 2 m

Sposób łączenia - gwint 1 1/4’’

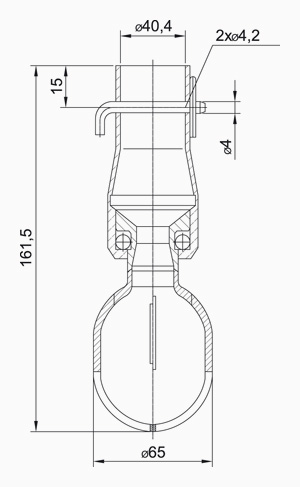

Głowica myjąca obrotowa 360o z zawleczką 5323B

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 2 m

Sposób łączenia - zawleczka

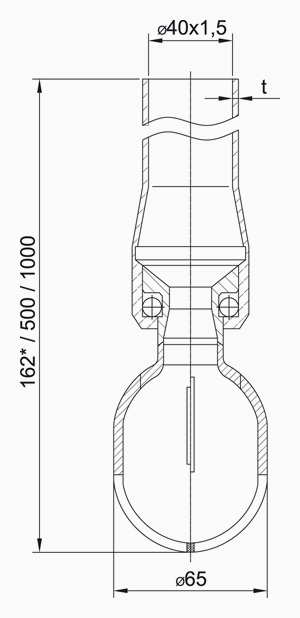

Głowica myjąca obrotowa 360o do spawania 5323C

Materiał:

  • korpus - AISI 316L
  • kula - AISI 316L/PTFE
  • pozostałe - AISI 316L

Ciśnienie:

  • robocze 1-3 bar
  • rekomendowane - 2 bar

Temperatura:

  • Max. robocza - 95°C
  • Max. otoczenia - 140°C

Zasięg nawilżania - max. 3 m

Promień oczyszczania - 2 m

Sposób łączenia - spaw

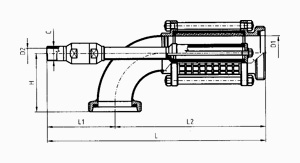

Saturator 5330

D1 H L L1 L2 D2 DN
25 65 255 85 170 9 25
32 87 265 90 175 9 32
38 87 280 90 190 9 40
49 90 320 100 220 15 50
66 97 343 110 233 15 65
81 109 392 114 278 15 80

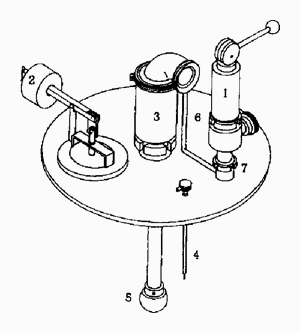

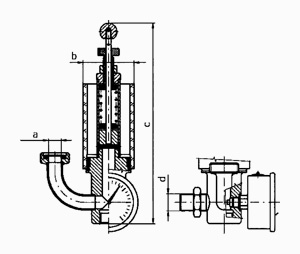

Urządzenie do nasycania CO2 5333

a b c d kg DN
15 60 236 20 x 1,5” 1.55 0 - 180
19 75 240 20 x 1,5” 1.7 0 - 500
32 110 272 20 x 1,5” 3.8 0 - 1000

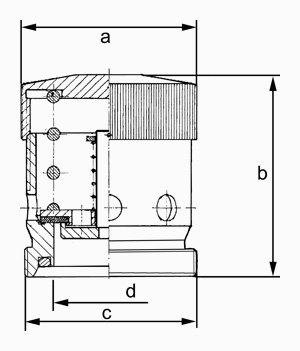

Zawór odpowietrzający podwójnego działania 5334

a b c d objętość m³ kg DN
80 92 65 x 1/6” 38 5 1.6 40
80 92 78 x 1/6” 50 10 2.25 50
128 180 110 x 1/4” 81 50 4.45 80

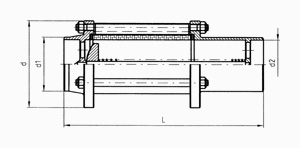

Przepływomierz 5335

L d d1 d2 kg zakres przepływu
155 58 31 26 0.78 0,5-7 m3/hod
155 58 31 26 0.6 0,5-7 m3/hod
183 75 43 38 1.32 3-11 m3/hod
183 75 43 38 1 3-11 m3/hod
200 88 55 50 1.85 4,5-16 m3/hod
200 88 55 50 1.4 4,5-16 m3/hod

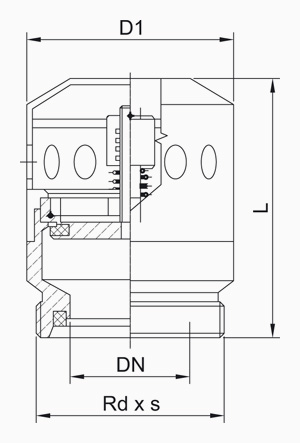

Zawór prózniowy 5338

D1 RdxS L Q kg DN
80 78 x 1/6“ 95 30 m3/hod 1.6 50
129 110 x 1/4“ 145 85 m3/hod 2.25 80
        4.45

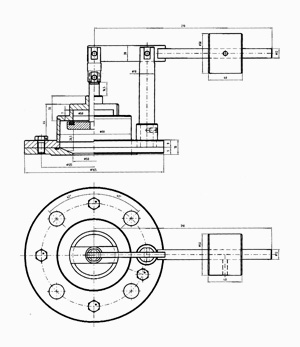

Zawór próżniowy z obciążeniem 5339

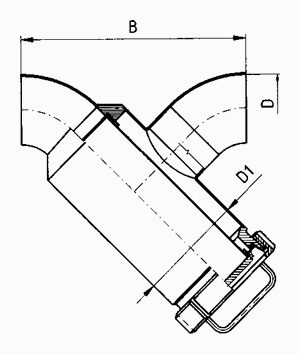

Filtr rurowy S-S 5348

B D D1 DN
177 25 52 25
210 32 70 32
226 37 85 40
250 49 85 50
253 66 104 65
391 81 129 80
395 100 154 100

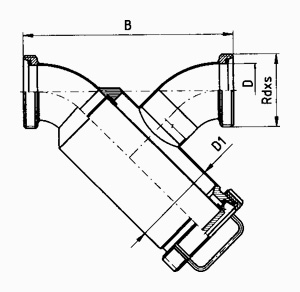

Filtr rurowy G-G 5349

B D D1 RdxS DN
207 26 52 52 x 1/6” 25
240 32 70 58 x 1/6” 32
256 38 85 65 x 1/6” 40
280 50 85 78 x 1/6” 50
283 66 104 95 x 1/6” 65
317 81 129 110 x 1/4” 80
410 100 154 130 x 1/4” 100

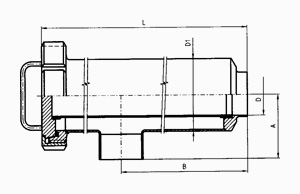

Filtr rurowy kątowy S-S 5350

A B D1 D L kg DN
55 230 52 28 318 1.7 25
65 235 70 34 332 2.9 32
75 245 85 40 356 4.0 40
75 250 85 52 356 4.9 50
85 275 104 70 383 5.8 65
100 345 129 85 542 8.2 80
115 355 154 104 571 11.4 100

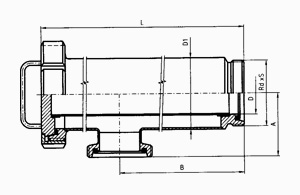

Filtr rurowy kątowy G-G 5351

A B D1 D L kg DN
55 230 52 52 x 1/6“ 318 1.9 25
65 235 70 58 x 1/6“ 332 3.1 32
75 245 85 65 x 1/6“ 356 4.2 40
75 250 85 78 x 1/6“ 356 4.2 50
85 275 104 95 x 1/6“ 383 6.2 65
100 345 129 110 x 1/6“ 542 8.7 80
115 355 154 130 x 1/6“ 571 12.7 100

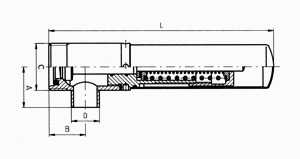

Zawór ograniczający kątowy 90o G-S 5360

A B D1 D L kg DN
45 40 52 x 1/6“ 31 250 1.8 25
50 50 58 x 1/6“ 37 255 1.9 32
65 55 65 x 1/6“ 43 325 4.1 40
65 60 78 x 1/6“ 55 325 4.2 50
70 75 95 x 1/6“ 72 330 4.5 65

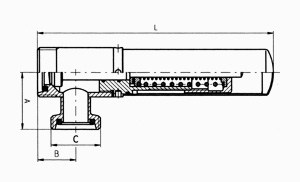

Zawór ograniczający kątowy 90o G-G 5362

A B C L kg DN
60 40 52 x 1/6“ 250 1.9 25
60 50 58 x 1/6“ 255 2 32
70 55 65 x 1/6“ 325 4.25 40
70 60 78 x 1/6“ 325 4.3 50
80 75 95 x 1/6“ 330 4.7 65

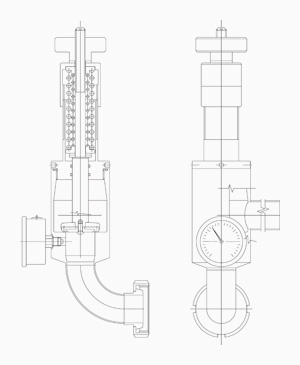

Zwrotny zawór ograniczający 90o K/M-S 5370

  DN
  25
  32
Z manometrem 40
Bez manometru 50
  65
  80

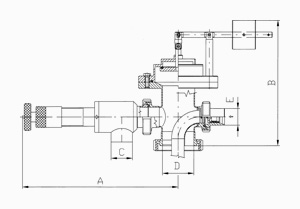

Stacja mycia CIP 5450

A B C D E DN
380 300 40 50 37 50
405 325 55 81 43 80
415 325 55 100 43 100


Stacja mycia CIP 5451

A B C D E DN
380 255 40 50 37 50
405 330 55 81 43 80
415 330 55 100 43 100

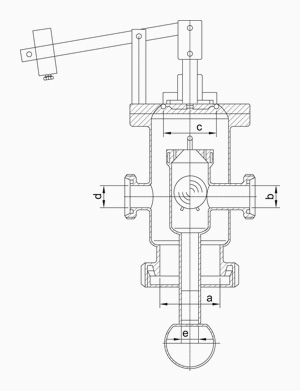

Stacja mycia CIP 5452



Stacja mycia CIP 5454
