Płaskie

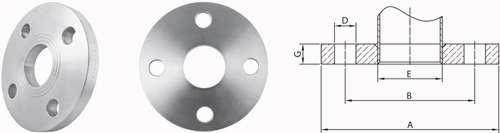

Kołnierze płaskie do spawania PN6Dostępne w gatunkach: 1.4301, 1.4306, 1.4541, 1.4571, 1.4404, 1.4301, 1,4435.
Wykonane wg norm DIN 2673.

DN Rura Kołnierz Śruby Waga [kg]
A E G B Liczba Gwint D
10 13,5 75 14 12 50 4 M10 11 0,356
17,2 17,7
15 18 80 18,5 12 55 4 M10 11 0,402
20 20,5
21,3 22,5
20 23 90 24 14 65 4 M10 11 0,592
25 26
26,9 27,6
25 28 100 29 14 75 4 M10 11 0,719
30 31
33,7 34,4
32 35 120 36 16 90 4 M12 14 1,16
38 39
42,4 43,1
40 43 130 44 16 100 4 M12 14 1,35
44,5 45,5
48,3 49
50 54 140 55 16 110 4 M12 14 1,48
57 58,1
60,3 61,1
65 69 160 71 16 130 4 M12 14 1,86
76,1 77,1
80 84 190 85,5 18 150 4 M16 18 2,95
88,9 90,3
100 104 210 105 18 170 4 M16 18 3,26
108 109,6
114,3 115,9
125 129 240 131 20 200 8 M16 18 4,31
133 134,8
139,7 141,5
150 154 265 156 20 225 8 M16 18 4,76
159 161
168,3 170,5
200 204 320 206,5 22 280 8 M16 18 6,88
219,1 221,8
250 254 275 257,5 24 335 12 M16 18 8,32
267 270,2
273 276,2
300 306 440 308,5 24 395 12 M20 22 11,1
318 321,5
323,9 327,5
350 355 490 358,5 26 445 12 M20 22 15,9
355,6 359
368 372,2
400 405 540 411 28 495 16 M20 22 19,8
406,4 411
419 423,5
500 508 645 513,5 30 600 20 M20 22 24,9
600 610 755 616,5 30 705 20 M24 26 34,8
800 813 975 820 34 920 24 M27 30 33
1000 1016 1175 1023 36 1120 28 M27 30 62,7
1200 1220 1405 1226 40 1340 32 M30 33 98,3
1400 1420 1630 1426 44 1560 36 M33 36 149
1600 1620 1830 1626 48 1760 40 M33 36 184
2000 2020 2265 2026 54 2180 48 M39 42 299

Kołnierze płaskie do spawania PN10. Dostępne w gatunkach: 1.4301, 1.4306, 1.4541, 1.4571, 1.4404, 1.4301, 1,4435.
Wykonane wg norm DIN 2676.

DN Rura Kołnierz Śruby Waga [kg]
A E G B Liczba Gwint D
10 13,5 75 14 12 50 4 M10 11 0,604
17,2 17,7
15 18 80 18,5 12 55 4 M10 11 0,67
20 20,5
21,3* 22,5
20 23 90 24 14 65 4 M10 11 0,936
25 26
26,9* 27,6
25 28 100 29 14 75 4 M10 11 1,11
30 31
33,7* 34,4
32 35 120 36 16 90 4 M12 14 1,82
38 39
42,4* 43,1
40 43 130 44 16 100 4 M12 14 2,08
44,5 45,5
48,3* 49
50 54 140 55 16 110 4 M12 14 2,73
57 58,1
60,3* 61,1
65 69 160 71 16 130 4 M12 14 3,16
76,1* 77,1
80 84 190 85,5 18 150 4 M16 18 3,6
88,9* 90,3
100 104,0* 210 105 18 170 4 M16 18 4,39
108 109,6
114,3* 115,9
125 129,0* 240 131 20 200 8 M16 18 5,41
133 134,8
139,7* 141,5
150 154,0* 265 156 20 225 8 M16 18 7,14
159 161
168,3* 170,5
200 204,0* 320 206,5 22 280 8 M16 18 9,27
219,1* 221,8
250 254,0* 275 257,5 24 335 12 M16 18 11,8
267 270,2
273,0* 276,2
300 306 440 308,5 24 395 12 M20 22 13,6
318 321,5
323,9* 327,5
350 355 490 358,5 26 445 12 M20 22 20,4
355,6* 359
368 372,2
400 405 540 411 28 495 16 M20 22 27,5
406,4* 411
419 423,5
500 508,0* 645 513,5 30 600 20 M20 22 40,2
600 610 755 616,5 30 705 20 M24 26 54,5
800 813 975 820 34 920 24 M27 30 48,9
1000 1016 1175 1023 36 1120 28 M27 30 62,7
1200 1220 1405 1226 40 1340 32 M30 33 98,3
1400 1420 1630 1426 44 1560 36 M33 36 149
1600 1620 1830 1626 48 1760 40 M33 36 184
2000 2020 2265 2026 54 2180 48 M39 42 299

Kołnierze płaskie do spawania PN16. Dostępne w gatunkach: 1.4301, 1.4306, 1.4541, 1.4571, 1.4404, 1.4301, 1,4435.
Wykonane wg norm DIN 2576.

DN Rura C Kołnierz Śruby Waga [kg]
A E G B Liczba Gwint D
10 13,5 90 14,5 14 60 4 M12 14 0,6
17,2 17,7
15 18 95 18,5 14 65 4 M12 14 0,67
20 20,5
21,3 22,5
20 23 105 24 16 75 4 M12 14 0,86
25 26
26,9 27,6
25 28 115 30 16 85 4 M12 14 1,1
30 31
33,7 34,4
32 35 140 36 16 100 4 M16 18 1,65
38 39
42,4 43,1
40 43 150 44 16 110 4 M16 18 1,86
44,5 45,5
48,3 19
50 54 165 55 18 125 4 M16 18 2,5
57 58,1
60,3 61,1
65 69 185 70 18 145 4 M16 18 3
76,1 77,1
80 84 200 85,5 20 160 8 M16 18 3,76
88,9 90,3
100 104 220 105 20 180 8 M16 18 4,2
108 109,6
114,3 115,6
125 129 250 131 22 210 8 M16 18 5,6
133 134,8
139,7 141,5
150 154 285 156 22 240 8 M20 22 6,7
159 161,1
168,3 170,5
200 204 340 206,5 24 295 12 M20 22 9,92
219,1 221,5
250 254 405 257,5 28 355 12 M24 26 13,8
267 270,3
273 276,5
300 306 460 308,5 32 410 12 M24 26 17,6
318 321,5
323,9 327,5
350 355 520 358,5 36 470 16 M24 26 27,3
355,6 359
368 371,5
400 405 580 409,5 38 525 16 M27 30 34,4
406,4 411
419 423,5
500 508 715 513,5 40 650 20 M30 33 52,1
600 610 840 616,5 44 770 20 M33 36 74,5
800 813 1025 820 60 950 24 M36 39 126
1000 1016 1255 1023 80 1170 28 M39 42 236
1200 1220 1485 1226 95 1390 32 M45 48 368
1400 1420 1685 1426 110 1590 36 M45 48 490
1600 1620 1930 1626 125 1820 40 M52 56 735
2000 2020 2345 2026 150 2230 48 M56 62 1040

Kołnierze standardowe w gatunku 1.4301/1.4306, pozostałe na zamówienie.
