Kołnierze aluminiowe luźne

Kołnierze aluminiowe luźne PN10. Dostępne w gatunkach: 4032.
Wykonane wg norm DIN 2642. Dostępne na specjalne zamówienie w gatunkach kwasoodpornych.

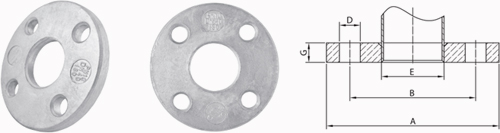

DN Rura Kołnierz Śruby Waga [kg]
A E G B Liczba Gwint D
10 14 90 16 12 60 4 M12 14 0,18
17,2 19
15 18 95 23 12 65 4 M12 14 0,19
20 23
21,3* 24
20 23 105 28 12 75 4 M12 14 0,25
25 28
26,9* 30
25 28 115 33 12 85 4 M12 14 0,27
30 33
33,7* 36
32 35 140 41 16 100 4 M12 18 0,56
38 42
42,4* 46
40 43 150 48 16 110 4 M16 18 0,62
44,5 50
48,3* 54
50 54 165 60 16 125 4 M16 18 0,75
57 62
60,3* 65
65 69 185 73 16 145 4 M16 18 0,9
76,1* 81
80 84 200 90 18,5 160 8 M16 18 1,1
88,9* 94
100 104 220 111 18,5 180 8 M16 18 1,25
108 113
114,3* 119
125 129 250 136 18,5 210 8 M16 18 1,6
133 138
139,7* 144
150 154 285 161 19,5 240 8 M20 22 2
159 164
168,3* 173
200 204 340 212 21 295 8 M20 22 2,8
219,1* 225
250 254 395 264 23 350 12 M20 22 3,8
267 273
273,0* 279
300 305 445 315 23 400 12 M20 22 4,5
318 324
323,9* 329
350 355 505 361,6 24 460 16 M20 22 6
355,6* 362,6
368 374
400 405 565 415 26 515 16 M20 26 7,5
406,4* 415
419 426
450 456,0* 615 465 26 565 20 M24 26 8
457,2 465
459 465
500 506 670 515 30 620 20 M24 26 10
508 515
521 531
600 608 780 615 30 725 20 M27 30 14
609,6 615
622 632

* Dostępne w wersji kwasoodpornej.
