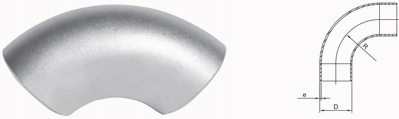

KOLANA BEZSZWOWE 90o

Dostępne w gatunkach: 1.4306, 1.4541, 1.4404, 1.4571, 1.4432, 1.4435. Wykonane wg norm DIN 2605.



Średnica D
[mm]
Promień R
[mm]
Grubość [mm]
1 1,5 1,6 1,65 2,0 2,24 2,3 2,5 2,6 3,0 3,2 4,0 4,5 5,0 5,4 6,0 7,11 8,2
Waga [kg]
12 20 0,02 0,02     0,03
13,5 20     0,02   0,03   0,04
13,7 20       0,02   0,03
14 20   0,02     0,03
15 20   0,02     0,03
16 20   0,02     0,03
17,2 20     0,02   0,03   0,04
18 20   0,02     0,03
20 25   0,03 0,034   0,03     0,04
21,3 28     0,03   0,04       0,06   0,08
25 27,5   0,038     0,05     0,06   0,07   0,1
26,9 29     0,04   0,06   0,07   0,08   0,1
28 32,5   0,06     0,07
30 33,5   0,05     0,07         0,11
33,7 38         0,1       0,12 0,13 0,14 0,19
40 45         0,16         0,24   0,32
42,4 48         0,16       0,19   0,23 0,32   0,39
44,5 51         0,17           0,3
48,3 57         0,22       0,26   0,32 0,42   0,52
51 63,5         0,31     0,35 0,36     0,62   0,7
54 72,5         0,34       0,45 0,51
57 72         0,34         0,48   0,64
60,3 76         0,34       0,44 0,5 0,54 0,68   0,82
76,1 95         0,62       0,67   0,97 1,18   1,47
88,9 114,5         0,81       1,02   1,22 1,55   1,87
101,6 133,5                       2,08   3,05
108 142,5                   1,85 1,97 2,2   2,75
114,3 152                 2   2,12   3   3,71
133 181                       3,62
139,7 190                       4,09
159 216                         5,82
168,3 229                           7,2 7,65
219,1 305

KOLANA BEZSZWOWE 90o ANSI, LR

Dostępne w gatunkach: 1.4306, 1.4404. Wykonane wg ASME B16.9 – B16.28.

Promień gięcie LR ≈ 1,5D

D x grubość Cale R Waga [kg]
SCH 10S  SCH 40S SCH 80S 160 XXS
21,34x2,11 1/2” 38,1 0,06
21,34x2,77   0,08
21,34x3,73     0,1
21,34x4,78       0,15
26,67x2,11 3/4” 38,1 0,07
26,67x2,87   0,09
26,67x3,91     0,11
26,67x5,56       0,23
26,67x7,82         0,25
33,40x2,77 1” 38,1 0,14
33,40x3,38   0,16
33,40x4,55     0,22
33,40x6,35       0,253
33,40x9,09         0,5
42,16x2,77 1 1/4” 47,6 0,23
42,16x3,56   0,25
42,16x4,85     0,4
42,16x6,35       0,419
42,16x9,70         0,9
48,26x2,77 1 1/2” 57,2 0,31
48,26x3,68   0,4
48,26x5,08     0,51
48,26x7,14       0,649
48,26x10,15         0,9
60,33x2,77 2” 76,2 0,51
60,33x3,91   0,71
60,33x5,54     0,91
60,33x8,74       1,33
60,33x11,10         1,7
73,03x2,11 2 1/2” 95,3 0,85
73,03x3,05   1,36
73,03x5,16     1,81
73,03x7,01       2,33
73,03x9,52         4
88,90x3,05 3” 114,3 1,22
88,90x5,49   2,18
88,90x7,62     2,98
88,90x11,13       3,83
88,90x15,24         5,5
101,60x3,05 3 1/2” 133,4 1,7
101,60x5,74   2,84
101,60x8,08         4,5
114,30x3,05 4” 152,4 2,15
114,30x6,02   4,17
114,30x8,56     6,18
114,30x13,49       8,02
141,30x3,40 5” 190,5 3,63
141,30x6,55   6,86
141,30x9,53     9,58
168,28x3,40 6” 228,6 4,9
168,28x7,11   10,89
168,28x10,97     16,33
219,08x3,76 8” 304,8 10,66
219,08x8,18   21,55
219,08x12,70     33,1


KOLANA BEZSZWOWE 90o ANSI, SR

Dostępne w gatunkach: 1.4306, 1.4404. Wykonane wg ASME B16.9 – B16.28.

Promień gięcie LR ≈ 1,0D

D x grubość Cale R Waga [kg]
SCH 10S  SCH 40S SCH 80S
33,40x2,77 1” 25,4 0,1
33,40x3,38   0,12
33,40X4,55     0,13
42,16x2,77 1 1/4” 31,8 0,16
42,16x3,56   0,2
42,16x4,85     0,22
48,26x2,77 1 1/2” 38,1 0,22
48,26x3,68   0,29
48,26x5,08     0,32
60,33x2,77 2” 50,8 0,37
60,33x3,91   0,51
60,33x5,54     0,6
73,03x3,05 2 1/2” 63,5 0,85
73,03x5,16   1,36
88,90x3,05 3” 76,2 0,98
88,90x5,49   1,5
88,90x7,62     1,85
114,30x3,05 4” 101,6 1,72
114,30x6,02   3,12
114,30x8,56 5” 127     3,56
141,30x3,40
141,30x6,55   5,28
168,28x3,40 6” 152,4 4,15
168,28x7,11   7,15
168,28x10,97     11,79
219,08x8,18 8” 203,2   17,05
